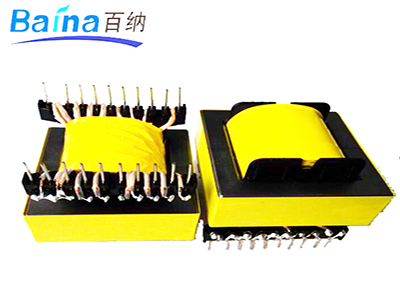

產品名稱：EE40
產品簡介：
一.EE40高頻變壓器尺寸外觀圖（單位：mm）
|
品名 |
式別 |
骨架樣式 |
長 |
寬 |
高 |
1邊PIN（PIN距） |
2邊PIN（PIN距） |
排距 |
PIN徑 |
||
|
EE40-1 |
立式 |
Ⅰ |
42.0 |
29.0 |
38.5 |
8 |
5.0 |
8 |
5.0 |
22.5 |
Φ0.8 |
|
EE40-2 |
立式 |
Ⅰ |
42.0 |
29.0 |
38.5 |
6 |
5.0 |
6 |
5.0 |
22.5 |
Φ0.8 |
|
EE40-3 |
臥式 |
Ⅱ |
41.5 |
36.0 |
27.5 |
7 |
5.0 |
7 |
5.0 |
25.8 |
Φ0.8 |
|
EE40-4 |
臥式 |
Ⅱ |
41.5 |
36.0 |
32.5 |
6 |
5.0 |
6 |
5.0 |
27.0 |
Φ0.8 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EE40高頻變壓器。
二.EE40高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：50 to 800 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三.EE40高頻變壓器的特點
EE40高頻變壓器具有繞制方便，價格適中，可靠性高的特點。EE型變壓器是基本型的鐵氧體磁芯，性能穩定，成本低，電流大。廣泛應用于電源轉換和線路濾波。體積由小到大，滿足各種應用電路的需求。 如使用耐溫155℃或180℃聚安脂漆包線，可滿足不同的溫度條件，適用于各種開關電源及逆變器，UPS等。
四.EE40高頻變壓器的應用
EE40高頻變壓器常應用于逆變電源變壓器、DC-DC轉換器、開關電源主功率變壓器、車載逆變器電源變壓器、諧振電感等。
五.EE40高頻變壓器價格
EE40高頻變壓器的價格區間一般在3.8 -6.5元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
